JB-TG-JBF-11SF-H火災報警控制器維修應了解的功能特點及參數



一、JB-TG-JBF-11SF-H火災報警控制器功能特點

按--標準GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》設計的兩總線火災報警及聯動控制器。

采用高分辨率7英寸真彩液晶屏，中英文界面切換，顯示直觀，良好的人機界面。

探測曲線屏幕動態顯示，可隨時查看每個探測點的火災參數變化。

歷史信息保存數量可達10萬條，查詢方便，并可根據需要按時間或類別進行打印。

分布式智能探測報警，探測靈敏度可由控制器調整，自動適應環境變化使火災報警可靠性大大提高。

JB-TG-JBF-11SF-H采用積木式組裝結構，回路板插卡式設計，方便系統維護與擴容。系統滿載：-大60回路、多線控制盤20塊、總線聯動盤8塊、128臺液晶樓層顯示器；每回路負載-大容量：報警點聯動點混編200點，數碼樓層顯示器15臺。

控制器可通過CAN總線可構成對等的無主從網絡系統，-大網絡節點99臺控制器，組成超大型火災自動報警系統，滿足不同項目的需求。

可方便接入消防控制室圖形顯示系統，進行多層次、多畫面顯示各報警區域或防火分區中的建筑平面，可對各平面中的探測報警及設備動作點進行顯示。

控制器系統軟件平臺具有自診斷、自糾錯、自恢復功能，保障系統運行可靠性。

控制器具有CAN、RS232、RJ45、USB等多種通訊/數據接口，通過接口卡可實現MODBUS等多種協議輸出。

JBF-11SF-H系列火災報警控制器具備超強的兼容性能，可兼容我司全系列火災自動報警系統現場設備。
二、JB-TG-JBF-11SF-H火災報警控制器技術參數
型號     JB-TG-JBF-11SF-H
名稱     火災報警控制器
品牌     青鳥消防
供電主電     AC220V +10% -15% 50Hz
巡檢周期     ≤3秒
備電     DC24V 12V/38Ah×2
工作溫度     -10~+50℃
貯存溫度     -20~+50℃
相對濕度     ≤95%(40±2℃)
系統容量     -大60個回路、20個專線盤、8個總線盤
火警繼電器     1個無源輸出，觸點容量DC30V/2A
故障繼電器     1個無源輸出，觸點容量DC30V/2A
通訊接口     1×RS232、1×RJ45、1×USB、1×CAN
線制     總線制
外型尺寸     1770高×550寬×480厚mm
三、JB-TG-JBF-11SF-H火災報警控制器結構特征

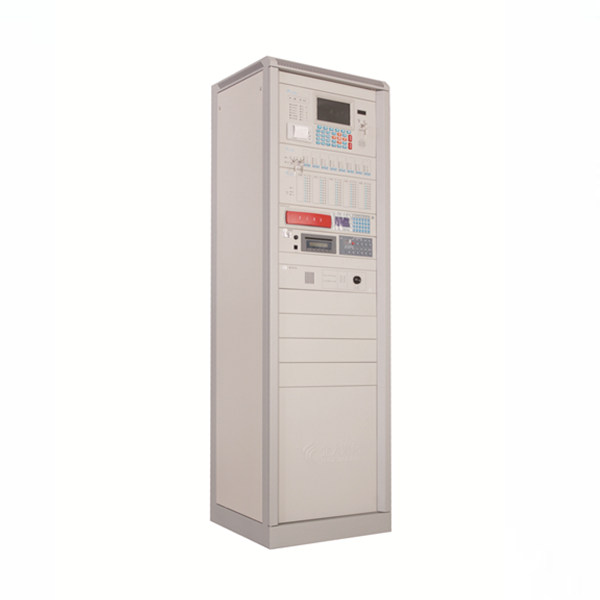

JB-TG-JBF-11SF-H火災報警控制器采用立柜式安裝結構，前面板有效安裝空間28U。

主機自帶一臺DC.24V雙路隔離電源及備用電池，其中DC.24V/20A輸出1為系統電源，供主機內板卡使用；DC.24V/10A輸出2為聯動電源，供現場聯動設備使用。
